Připravovaná norma pro uličky i v zařízeních nn
Připravovaná norma pro uličky i v zařízeních nn
V návaznosti na některé dotazy týkající se uliček, chodeb a volných prostorů v zařízeních nn (viz např. AE-034) podáváme tuto informaci:Téměř do konce roku 2002 platila pro volné prostory (uličky, komunikace) kolem rozvodných zařízení bez rozdílu napětí obecně ustanovení kapitoly 5 ČSN 33 3210 a článků 8.3 a 8.4 ČSN 33 3220. V souvislosti s vydáním ČSN 33 3201, která platí pro elektrické instalace nad 1 kV, byla tato ustanovení z ČSN 33 3210 vypuštěna. Tím pro šířky uliček v zařízeních (instalacích) nn platí jediná ČSN, a to ČSN 33 2000-4-481, jejíž požadavky však nejsou tak podrobné jako výše uvedené požadavky ČSN 33 3210 a ČSN 33 3220. Nedostatek podrobněji stanovených požadavků pocítila i mezinárodní normalizace. Proto se v současné době připravuje norma IEC 60364-7-729 Elektrické instalace nn – část 7-729: Uličky pro obsluhu a práci.
V návrhu této normy je uvedeno:
Pokud se týká prostorů přístupných pouze osobám poučeným a znalým, uplatňují se na ně tyto požadavky:
- musí být jasně a zřetelně označeny vhodnými značkami,
- nesmí do nich být umožněn přístup osobám, které k tomu nejsou oprávněny,
- uzavřené elektrické provozovny musí být opatřeny dveřmi, umožňujícími její opuštění do venkovního prostoru, aniž by k tomu bylo třeba klíče nebo nástroje.
V provozovnách, v nichž nejsou provedena ochranná opatření před dotykem živých částí (před přímým dotykem) odpovídající oddílu 412 IEC 60364-4-41, požaduje se k zajištění této ochrany dodržet alespoň minimální vzdálenosti.
Šířka uliček a přístupových prostorů musí odpovídat z hlediska práce, přístupnosti pro obsluhu, přístupu v případě nouze, nouzového úniku a transportu zařízení. Pokud se týká požadavků na ochranu před dotykem živých částí (před přímým dotykem), jsou minimální požadavky stanoveny takto:
V prostorech provozoven, v nichž se jako ochranné prostředky uplatňují přepážky a kryty podle IEC 60364-4-41 (zavedena v ČSN 33 2000-4-41), musí být zajištěny tyto minimální vzdálenosti (viz též obr. 1):
|
a) šířka uliček (prostorů) mezi přepážkami nebo kryty nebo rukojeťmi vypínačů navzájem nebo mezi přepážkami nebo kryty nebo rukojeťmi spínačů a stěnou |
600 mm |
|
b) šířka uliček (prostorů) mezi přepážkami nebo kryty nebo ostatními přepážkami a kryty a stěnou |
700 mm |
|
c) výška zakrytí nad podlahou |
2 000 mm |
|
d) výška živých částí nad podlahou |
2 500 mm |

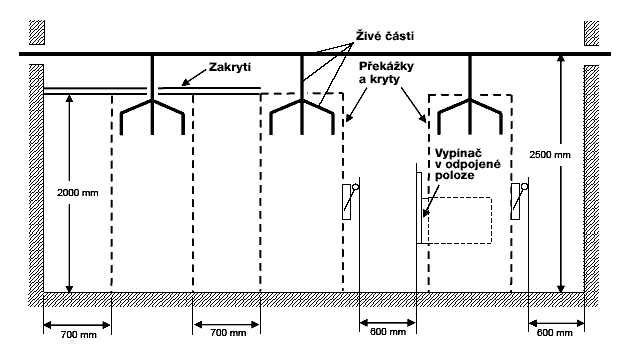

Obr. 1 Uličky a prostory v provozovnách s ochranou přepážkami a kryty (na obrázku uvedené vzdálenosti platí, jestliže jsou všechny části krytů namontovány a uzavřeny)
V prostorech provozoven, v nichž se jako ochranné prostředky uplatňují zábrany podle IEC 60364-4-41 (zavedena v ČSN 33 2000-4-41), musí být zajištěny tyto minimální vzdálenosti (viz též obr. 2):
|
a) šířka uliček (prostorů) mezi zábranami nebo mezi zábranami a rukojeťmi vypínačů nebo mezi zábranami nebo rukojeťmi vypínačů a stěnou |
700 mm |
|
b) výška zakrytí nad podlahou |
2 000 mm |
|
c) výška živých částí nad podlahou |
2 500 mm |
Obr. 2 Uličky a prostory v provozovnách s ochranou přepážkami a kryty (na obrázku uvedené vzdálenosti platí, jestliže jsou všechny části krytů namontovány a uzavřeny)
V prostorech provozoven, v nichž se z hlediska ochrany uplatňují pouze vzdálenosti od živých částí – nejedná se o ochranné opatření podle IEC 60364-4-41 (zavedena v ČSN 33 2000-4-41), musí být zajištěny tyto minimální vzdálenosti
|
Tam, kde ulička (chodba) má nechráněné živé části pouze z jedné strany (viz obr. 3): |
|
|
a) šířka uliček (prostorů) mezi zábranami nebo mezi zábranami a rukojeťmi vypínačů nebo mezi zábranami nebo rukojeťmi vypínačů a stěnou |
700 mm |
|
b) výška zakrytí nad podlahou |
2 000 mm |
|
c) výška živých částí nad podlahou |
2 500 mm |

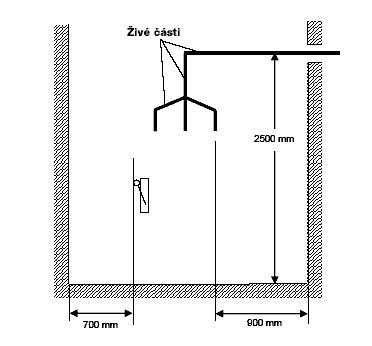

Obr. 3 Uličky a prostory v provozovnách s živými částmi pouze na jedné straně
|
Tam, kde ulička (chodba) má nechráněné živé části na obou stranách (viz obr. 4): |
|
|
a) šířka uliček (prostorů) mezi živými částmi |
1 300 mm |
|
b) minimální vzdálenost mezi rukojetí a živými částmi na opačné straně chodby |
1 100 mm |
|
c) volný průchod mezi ovládacími částmi (rukojeťmi, vypínači v odpojené poloze atd.) |
2 000 mm |
|
d) výška živých částí nad podlahou |
2 500 mm |
Obr. 4 - Uličky a prostory v provozovnách s živými částmi po obou stranách
Další navržené požadavky se týkají přístupnosti delších chodeb a provozoven z obou stran, volného prostoru (500 mm) při otevřených dveřích rozváděčů.
Na závěr je třeba uvést, že návrh se předkládá pouze pro první informaci, resp. k možným připomínkám. Nelze předpokládat, že norma vyjde v ČR dříve než za 2 (ale spíše za 3) roky. Do té doby mohou navržené rozměry sloužit také jako jeden z podkladů pro odhad možného rizika a pro návrh odpovídajících opatření v provozovnách nn.
