AJ-282 Barevné značení vodičů řídicích obvodů stroje (Doplňující otázka 9. 12. 2024.)

Jaké je správné barevné značení řídících obvodů u stroje?
Podle ČSN EN 60204-1 ed. 3 Bezpečnost strojních zařízení – Elektrická zařízení strojů – Část 1: Obecné požadavky, čl. 13.2.4 Identifikace barvou:
Je-li použito pro identifikaci vodičů kódování barvou, doporučuje se, aby vodiče byly označeny těmito barvami:
- ČERVENÁ: střídavé řídicí obvody,
- MODRÁ: stejnosměrné řídicí obvody.
Podle ČSN EN IEC 60445 ed. 6 Základní a bezpečnostní zásady pro rozhraní člověk-stroj, značení a identifikace – Identifikace svorek předmětů, zakončení vodičů a vodičů, čl. 6.2.4:
Vodič vedení v síti DC:
- ČERVENÁ: pro kladný vodič vedení,
- BÍLÁ: pro záporný vodič vedení.

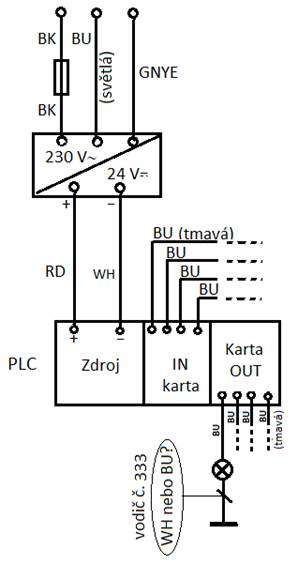

    1. Všechny řídící DC obvody u stroje budou barvy – MODRÁ.
    2. U stroje budou napájecí DC obvody (např. ze zdroje) barvy:
- ČERVENÁ – kladný vodič vedení,
- BÍLÁ – záporný vodič vedení a řídící obvody (např. vstupy a výstupy z PLC) barvy – MODRÁ.
